Mesh Current-Methode erklärt: Schritte, Beispiele und Anwendungen

May 07 2026
Quelle: DiGi-Electronics
Durchsuchen: 461

Die Mesh-Strom-Methode bietet eine klare und systematische Methode zur Analyse ebener Schaltungen, indem sie sich auf Schleifenströme statt auf einzelne Zweige konzentriert. Durch Anwendung von Kirchhoffs Spannungsgesetz und Ohms Gesetz vereinfacht es komplexe Schaltungen zu handhabbaren Gleichungen. Dieser Artikel erklärt die Methode Schritt für Schritt sowie ihre Vorteile, Einschränkungen und praktischen Anwendungen.

Figure 1. Mesh Current Method

Was ist eine Mesh-Strom-Methode?

Die Mesh-Strom-Methode ist eine Schaltungsanalysetechnik, die verwendet wird, um unbekannte Ströme und Spannungen in einer planaren Schaltung zu finden. Es funktioniert, indem jedem Mesh oder der kleinsten geschlossenen Schleife ein angenommener Strom zugewiesen wird und dann das Kirchhoffsche Spannungsgesetz und das Ohmsche Gesetz verwendet wird, um Gleichungen für diese Schleifen zu bilden. Diese Methode ist nützlich, da sie die Anzahl der Gleichungen reduziert, die bei der Analyse von Schaltungen mit mehreren Schleifen benötigt werden.

Schritt-für-Schritt-Netzstromanalyse mit Beispiel

Die Mesh-Stromanalyse folgt einem klaren Prozess: Mesh-Ströme werden beschriftet, Spannungspolaritäten zugewiesen, KVL-Gleichungen geschrieben, Gleichungen gelöst und dann Verzweigungsströme und Spannungsabfälle gefunden. Das untenstehende Beispiel zeigt, wie jeder Schritt in einer einfachen Zwei-Schleifen-Schaltung funktioniert.

Identifizieren und Beschriften der Netzströme

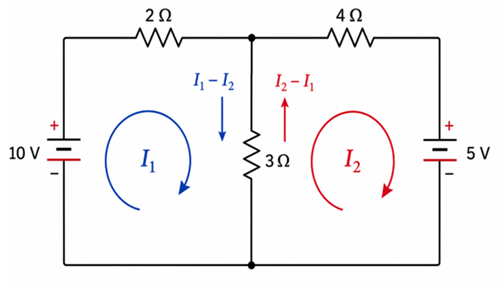

Figure 2. Identify and Label Mesh Loops

Betrachten wir eine Schaltung mit zwei Meshes:

• Linke Schleife: 10 V Quelle und 2 Ω Widerstand

• Rechte Schleife: 5 V Quelle und 4 Ω Widerstand

• Gemeinsamer Widerstand zwischen Schleifen: 3 Ω

Weise im Uhrzeigersinn Mesh-Ströme zu:

• I₁ für die linke Schleife

• I₂ für die rechte Schleife

Für den gemeinsamen 3-Ω-Widerstand:

• Strom aus der linken Schleifenrichtung = I₁ − I₂

• Strom aus der rechten Schleifenrichtung = I₂ − I₁

Anwendung des Kirchhoffschen Spannungsgesetzes

Schreibe für jede Schleife eine KVL-Gleichung.

Linke Schleife:

10 - 2I₁ - 3(I₁ - I₂) = 0

10 - 2I₁ - 3I₁ + 3I₂ = 0

5I₁ - 3I₂ = 10

Rechter Loop:

5 - 4I₂ - 3(I₂ - I₁) = 0

5 - 4I₂ - 3I₂ + 3I₁ = 0

3I₁ - 7I₂ = -5

Lösen der simultanen Gleichungen

Lösen Sie das System:

5I₁ - 3I₂ = 10

3I₁ - 7I₂ = -5

Die korrigierten Werte sind:

I₁ = 3,27 A

I₂ = 2,12 A

Verzweigungsströme bestimmen

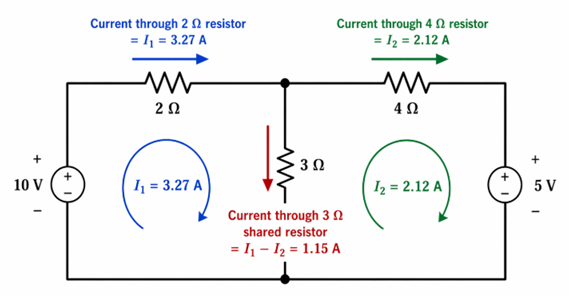

Figure 3. Determine Branch Currents

Nachdem Sie die Netzströme gelöst haben, werden sie in tatsächliche Zweigströme umgewandelt:

• Strom durch 2 Ω Widerstand = I₁ = 3,27 A

• Strom durch 4 Ω Widerstand = I₂ = 2,12 A

• Strom durch 3 Ω gemeinsamer Widerstand = I₁ − I₂ = 1,15 A

Spannungsabfälle berechnen und überprüfen

Verwenden Sie das Ohmsche Gesetz:

Spannung = Strom × Widerstand

Schau dir Schleife 1 an:

10 - 2(3,27) – 3(3,27 – 2,12) ≈ 0

10 - 6,54 - 3,45 ≈ 0,01

Der kleine Unterschied entsteht durch Rundung, sodass das Ergebnis konsistent ist.

Vorteile und Einschränkungen der Netzstromanalyse

Vorteile der Netzstromanalyse

• Weniger Gleichungen als Verzweigungsstrommethoden: Die Netzstromanalyse erfordert in der Regel weniger Gleichungen, da sie Ströme den Schleifen statt jedem Zweig zuweist. Das macht den Lösungsprozess kürzer und organisierter.

• Funktioniert gut mit mehreren Spannungsquellen: Die Netzanalyse verarbeitet Spannungsquellen natürlich, da KVL um jede Schleife angelegt wird. Dies macht sie nützlich für Schaltungen, in denen mehrere Spannungsquellen in unterschiedlichen Schleifen verbunden sind.

Einschränkungen der Netzstromanalyse

• Beschränkt auf planare Schaltungen: Die Gitteranalyse gilt nur für planare Schaltungen, bei denen sich die Schleifen nicht kreuzen. In nicht-planaren Schaltungen wird es schwierig oder unmöglich, klare Mesh-Schleifen zu definieren.

• Erhöht die Komplexität mit vielen Schleifen: Mit zunehmender Anzahl der Schleifen steigt auch die Anzahl der Gleichungen. Dies führt zu komplexeren Systemen, die länger zum Lösen benötigen, besonders ohne Matrixmethoden.

• Weniger effizient mit Stromquellen: Stromkreise mit vielen Stromquellen sind schwerer zu handhaben. Spezielle Techniken wie Supermesh sind erforderlich, die zusätzliche Schritte hinzufügen und den Prozess verkomplizieren können.

• Nicht ideal, wenn die Anzahl der Knoten geringer ist: Wenn eine Schaltung weniger Knoten als Schleifen hat, ist die Knotenanalyse oft einfacher, da sie die Anzahl der Gleichungen reduziert.

• Begrenzte direkte Einsicht in Knotenspannungen: Die Netzanalyse konzentriert sich auf Schleifenströme, sodass Knotenspannungen nicht direkt erfasst werden. Zusätzliche Schritte sind erforderlich, um Spannungen zwischen den Knoten zu berechnen.

Gitteranalyse mit Matrixform

Für Schaltungen mit vielen Schleifen oder speziellen Elementen kann die Netzanalyse mit Matrixmethoden und modifizierten Techniken erweitert werden.

Matrixform für effizientes Lösen

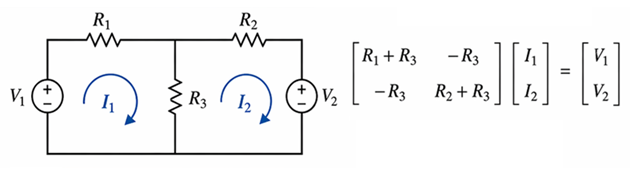

Figure 4. Matrix Form for Efficient Solving

Bei großen Systemen wird das manuelle Lösen von Gleichungen zeitaufwendig. Die Matrixform ordnet die Gleichungen klar:

A · x = B

Wobei:

• A = Koeffizientenmatrix (Widerstände und gemeinsame Terme)

• x = Netzstromvektor

• B = Spannungsquellenvektor

Dieser Ansatz ermöglicht schnellere Lösungen mit Werkzeugen wie MATLAB oder Python.

Für Wechselstromschaltungen ersetzen Sie den Widerstand durch die Impedanz, um Frequenzeffekte einzubeziehen.

Umgang mit Stromquellen (Supermesh)

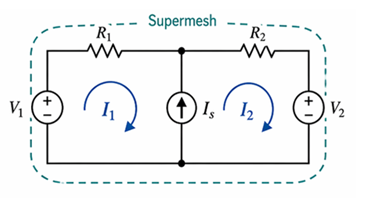

Figure 5. Handling Current Sources (Supermesh)

Wenn eine Stromquelle zwischen zwei Netzen liegt, kann keine direkte KVL-Gleichung darüber geschrieben werden.

• Ein Supermesh durch Kombination der Schleifen zu bilden

• KVL um die äußere Grenze anzuwenden

• Fügen Sie eine Nebenbedingungengleichung basierend auf der Stromquelle hinzu

Dadurch bleibt das System lösbar, ohne gegen KVL-Regeln zu verstoßen.

Umgang mit abhängigen Quellen

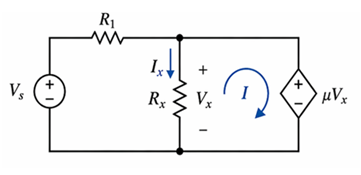

Figure 6. Handling Dependent Sources

Abhängige Quellen basieren auf einer anderen Schaltungsvariable (Strom oder Spannung).

• Die steuerende Variable klar ausdrücken

• Eine zusätzliche Gleichung hinzufügen, um die abhängige Quelle zu beziehen

• Korrekte Polarität und Referenzrichtung beibehalten

Häufige Fehler bei der Netzstromanalyse

FehlerUrsacheAuswirkungen auf die LösungWie man es vermeidet
Falsche StromrichtungsbehandlungÄnderung oder inkonsistente Verwendung der angenommenen StromrichtungVerwirrende Ergebnisse oder Fehlinterpretation negativer WerteHalte die angenommene Richtung konsistent; Behandle negative Ergebnisse als entgegengesetzte Richtung
Fehlende Begriffe für gemeinsame KomponentenIgnorieren eines Mesh-Stroms in gemeinsamen ElementenUnvollständige oder falsche GleichungenBeziehen Sie immer die Differenz oder Summe der Netzströme für gemeinsame Komponenten mit
Falsche PolaritätszuweisungNicht der passiven Vorzeichenkonvention folgenFalsche Spannungszeichen in GleichungenPolarität basierend auf der aktuellen Richtung zuweisen: eintritt (+), verlässt (−)
Vorzeichenfehler in KVL-GleichungenSpannungs- und -abstiegszeichen mischenFalsches GleichungssystemVerwenden Sie in jeder Schleife eine einheitliche Vorzeichenkonvention
Falscher Umgang mit aktuellen QuellenAnwendung von direktem KVL, wo es nicht gültig istUngeeignete oder unlösbare GleichungenVerwenden Sie ein Supermesh oder fügen Sie eine Nebenbedingungen hinzu, wenn Stromquellen vorhanden sind
Endgültige Verifizierung überspringenKeine Überprüfung der abgeleiteten ErgebnisseFehler bleiben unentdecktÜberprüfen Sie erneut mit dem Kirchhoffschen Spannungsgesetz und stellen Sie Konsistenz über Schleifen hinweg sicher.

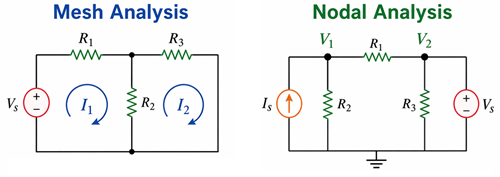

Figure 7. Mesh vs Nodal Analysis
FunktionNetzstromanalyseKnotenanalyse
GrundprinzipVerwendet das Kirchhoffsche SpannungsgesetzVerwendet das Kirchhoffsche Stromgesetz
HauptvariablenSchleifenströmeKnotenspannungen
GleichungstypSchleifenbasierte GleichungenKnotenbasierte Gleichungen
Bester AnwendungsfallSchaltungen mit vielen SpannungsquellenSchaltungen mit vielen Stromquellen
SchaltungstypNur planare SchaltungenFunktioniert für planare und nicht-planare Schaltungen
Anzahl der GleichungenBasierend auf der Anzahl der SchleifenBasierend auf der Anzahl der Knoten
Umgang mit StromquellenKann Supermesh erfordernDirekt in Gleichungen enthalten
KomplexitätEinfacher für weniger SchleifenEinfacher für weniger Knoten

Anwendungen der Netzanalyse

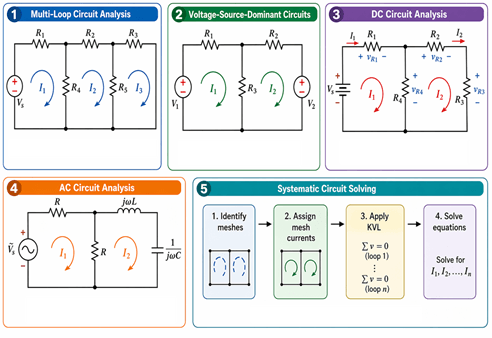

Figure 8. Applications of Mesh Analysis

Die Netzstromanalyse wird häufig verwendet, um Schaltungen zu lösen, die mehrere Schleifen und Spannungsquellen enthalten.

• Multi-Loop-Schaltungsanalyse: Sie ist effektiv für Schaltungen, bei denen mehrere Schleifen über gemeinsame Komponenten interagieren. Die Methode verfolgt eindeutig, wie Ströme jede Schleife beeinflussen.

• Spannungsquellen-dominante Schaltungen: Wenn Schaltungen mehr Spannungsquellen als Stromquellen enthalten, führt die Netzanalyse oft zu einfacheren Gleichungen.

• Gleichstromanalyse: Sie wird häufig in Gleichstromkreisen verwendet, um stationäre Ströme und Spannungsabfälle zwischen Bauteilen zu bestimmen.

• Wechselstrom-Schaltungsanalyse: Die Methode gilt auch für Wechselstromkreise, indem Widerstand durch Impedanz ersetzt wird. Dies ermöglicht die Analyse von Schaltungen mit frequenzabhängigen Elementen.

• Systematische Schaltungslösung: Die Gitteranalyse bietet einen klaren Schritt-für-Schritt-Ansatz, was sie für strukturierte Problemlösungen in komplexen Schaltungen nützlich macht.

Fazit

Die Mesh-Strom-Methode bietet einen organisierten Ansatz zur Lösung von Schaltungen mit mehreren Schleifen, insbesondere wenn Spannungsquellen vorhanden sind. Obwohl sie auf planare Schaltungen beschränkt ist und mit vielen Schleifen komplex werden kann, bleibt ihr strukturierter Prozess zuverlässig. Mit Erweiterungen wie Matrixmethoden und Supermesh-Techniken bleibt es ein praktisches Werkzeug sowohl für grundlegende als auch für fortgeschrittene Schaltungsanalysen.

Häufig gestellte Fragen [FAQ]

Wann sollte man Mesh-Stromanalyse anstelle anderer Methoden verwenden?

Verwenden Sie eine Netzstromanalyse, wenn die Schaltung planar ist und mehr Spannungsquellen als Stromquellen hat. Am effizientesten ist es, wenn die Anzahl der Schleifen gering ist, was das System im Vergleich zu anderen Methoden leichter zu lösen macht.

Kann eine Netzstromanalyse für nicht-planare Schaltungen verwendet werden?

Nein, die Netzstromanalyse funktioniert nur für planare Schaltungen. Wenn die Schaltung Kreuzungszweige hat, die ohne Überlappung nicht neu gezeichnet werden können, ist die Knotenanalyse eine bessere Option.

Wie prüfst du, ob deine Mesh-Strom-Antworten korrekt sind?

Verifizieren Sie die Ergebnisse, indem Sie das Kirchhoffsche Spannungsgesetz auf jede Schleife erneut anwenden. Die Gesamtspannung um jede Schleife sollte null sein, was bestätigt, dass alle Gleichungen und Berechnungen konsistent sind.

Welche Werkzeuge können helfen, Netzstromgleichungen schneller zu lösen?

Matrixbasierte Werkzeuge wie MATLAB und Python können große Gleichungssysteme schnell lösen. Diese Werkzeuge reduzieren manuelle Fehler und verbessern die Effizienz in komplexen Schaltungen.
