Die Punktkonvention ist eine Polaritätsmarkierungsmethode, die in Transformatoren und gekoppelten Spulen verwendet wird. Sie zeigt, welche Wicklungsanschlüsse die gleiche momentane Polarität haben, und hilft, Spannungs-, Strom- und Phasenverhältnisse zu erklären. Dieser Artikel erklärt, wie man die Punktkonvention liest, wie sie die Wicklungsverbindungen beeinflusst und warum sie für Messe, Schutz und Fehlersuche wichtig ist.
Übersicht zur Punktkonvention
Die Punktkonvention ist eine Polaritätsmarkierungsmethode, die in Transformatoren und gekoppelten Spulen verwendet wird. Ein kleiner Punkt in der Nähe eines Terminals jeder Wicklung zeigt, welche Enden die gleiche momentane Polarität haben. Dies liefert eine klare Referenz dafür, wie die Wicklungen zueinander stehen.
Da die Wicklungen magnetisch und nicht direkt verbunden sind, hilft der Punkt zu zeigen, wie Spannung und Strom in einer Wicklung mit denen in einer anderen zusammenhängen. Dadurch ist das Schaltungsverhalten leichter verständlich und hilft, falsche Verbindungen zu verhindern.
Wenn die Punktkonvention ignoriert wird, können sich Wicklungsspannungen falsch addieren oder subtrahieren, Phasenverhältnisse können umgekehrt werden und angeschlossene Geräte funktionieren möglicherweise nicht korrekt. Das Punktsymbol hilft, diese Probleme zu vermeiden, indem es die Polarität deutlich macht.
Was zeigt die Punktkonvention?
• Welche Anschlüsse eine passende Polarität haben
• Ob Wicklungsspannungen addieren oder subtrahieren
• Ob die Signale phasen- oder außerphasengeschaltet sind
• Ob verbundene Wicklungen die korrekte Polaritätsbeziehung haben
Obwohl es sich um ein kleines Symbol handelt, liefert die Punktkonvention Informationen über Polarität und Verbindungsverhalten in Transformator- und Gekoppelungsspulenschaltungen.

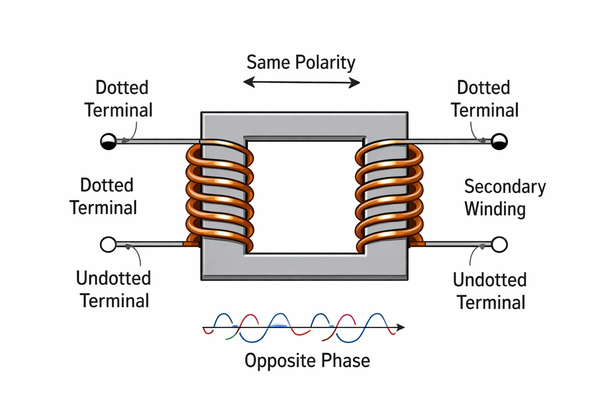

Lese-Punkt-Konvention für Polarität und Phase
Lesen eines gepunkteten Transformatordiagramms
Um ein gepunktetes Transformatordiagramm zu lesen, suchen Sie zunächst den gepunkteten Anschluss jeder Wicklung. Als Nächstes vergleichen Sie die gepunkteten und nicht gepunkteten Enden in der Schaltungsverbindung. Dann prüfen Sie, ob die Verbindung eine passende oder entgegengesetzte Polarität benötigt.
Die Punktmarkierung sollte als Hauptreferenz dienen. Die physikalische Zugposition der Wicklung definiert die Polarität nicht.
Grundregelzusammenfassung
| Situation | Bedeutung |
|---|---|
| Punkt-zu-Punkt-Vergleich | Gleiche momentane Polarität |
| Gepunkteter Endpositiver auf einer Wicklung | In diesem Moment punktete das positive Ende auf der anderen Wicklung |
| Korrekte Polaritätsausrichtung | Unterstützt die beabsichtigte Phasenbeziehung |
| Umgekehrte Polaritätsausrichtung | Erzeugt die entgegengesetzte Phasenbeziehung oder unerwünschte Subtraktion |
Hauptpunkte
• Gepunktete Anschlüsse zeigen eine passende momentane Polarität
• Schaltungsverbindungen sollten mit punktierten und unpunktierten Enden überprüft werden
• Umgekehrte Polarität kann die erwartete elektrische Beziehung verändern

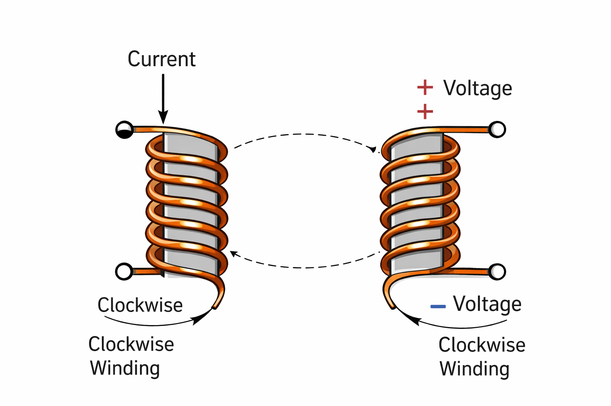

Punktkonvention und Kurvenrichtung
Spannungsverhalten
Bei gekoppelten Wicklungen wird die induzierte Spannung durch die durch die Punkte gezeigte Polaritätsbeziehung bestimmt. Dies zeigt, ob verbundene Spannungen sich addieren oder gegeneinander wirken.
Aktuelles Verhalten
Die Stromrichtung wird durch die Verwendung der Punktmarkierung als Referenz interpretiert. Wenn Strom an einer Wicklung in einen punktierten Anschluss eintritt, folgt die induzierte Spannung an der anderen Wicklung der durch den punktierten Anschluss angezeigten Polarität.
Punktkonvention bei der Polaritätsprüfung
| Artikel prüfen | Was soll ich bestätigen? |
|---|---|
| Wicklungspolarität | Gepunktete Enden entsprechen der beabsichtigten Polaritätsbeziehung |
| Aktuelle Referenzrichtung | Die aktuelle Richtung stimmt mit der Punktorientierung überein |
| Spannungszeichen | Die induzierte Spannungspolarität entspricht dem beabsichtigten Schaltungsverhalten |
| Gleichungszeichen | Das gegenseitige Kopplungszeichen wird korrekt angewendet |

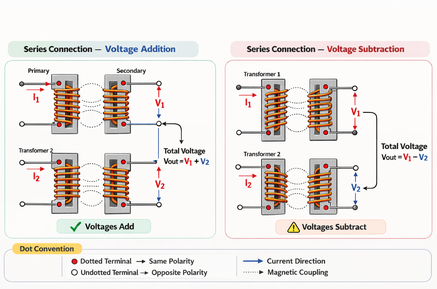

Punktkonvention in Reihen-, Parallel- und Mehrwicklungsverbindungen
Die Punktkonvention zeigt, wie Wicklungen in Reihen-, Parallel- und Mehrwicklungsschaltungen verbunden werden sollten. Die Punktmarkierungen machen die Polaritätsbeziehung deutlich, sodass es leichter ist zu erkennen, ob verbundene Spannungen sich gegenseitig addieren oder entgegenwirken.
Die korrekte Polarität ist grundlegend, wann immer mehr als eine Wicklung im selben Stromkreis angeschlossen ist. Eine ordnungsgemäße Verbindung unterstützt die beabsichtigte Spannungsbeziehung, während eine falsche Verbindung zu Gegensatz oder unsicherem Stromfluss führen kann.
Punktkonvention in Serienverbindungen
Wenn zwei Wicklungen in Reihe geschaltet werden, zeigen die Punktmarkierungen, ob sich ihre Spannungen addieren oder abziehen.
| Verbindungsziel | Polaritätsergebnis |
|---|---|
| Gesamtspannung erhöhen | Verbinden Sie die Wicklungen, damit sich die induzierten Spannungen gegenseitig unterstützen |
| Nettospannung reduzieren oder Opposition schaffen | Verbinden Sie die Wicklungen, damit sich die induzierten Spannungen gegenüberstehen |
Punktkonvention in parallelen Verbindungen
Wenn Wicklungen parallel geschaltet sind, muss die Polarität übereinstimmen. Umgekehrte Polarität kann dazu führen, dass die Wicklungen sich entgegensetzen, anstatt den Strom richtig zu teilen. Dies kann große Zirkulationsströme erzeugen und die Verbindung beschädigen.
Punktkonvention in mehrwicklungsübergreifenden Verbindungen
Bei Transformatoren mit mehr als einer Sekundärwicklung hilft die Dot-Konvention dabei, Folgendes zu bestimmen:
• Welche Wicklungen kombiniert werden können
• Wie man die gewünschte Ausgangsspannung erhält
• Ob sich Ausgaben gegenseitig verstärken oder entgegenwirken
• Wie man falsche Reihen- oder Parallelverdrahtung vermeidet

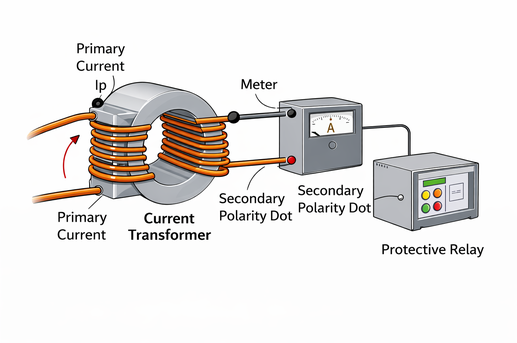

Punktübereinkommen bei Messung und Schutz
Die Punktkonvention ist wichtig in Schaltungen, bei denen die Polarität die Messung und die Schutzreaktion beeinflusst. Bei Stromtransformatoren und anderen Messtransformatoren hilft die Polaritätsbeziehung zwischen Primär- und Sekundärwicklungen, die Signalrichtung korrekt zu halten.
Wenn die Polarität umgekehrt ist, können Messwerte und Reaktionen beeinflusst werden. Stromwerte können falsch sein, Leistungsberechnungen können ungenau sein, und Schutz- oder Steuerungsfunktionen können falsch reagieren. Die Punktkonvention hilft, diese Probleme zu verringern, indem sie die Polarität deutlich macht.
Wenn die Polarität falsch ist:
• Aktuelle Messwerte können falsch sein
• Leistungs- und Leistungsfaktorberechnungen können ungenau sein
• Schutzfunktionen können falsch reagieren
• Steuersignale können der falschen Referenzrichtung folgen
| Anwendung | Warum ist die Dot-Konvention wichtig? |
|---|---|
| Stromtransformatorschaltungen | Bewahrt die korrekte Strompolarität |
| Messmessung | Behält die korrekte Phasenbeziehung für die Messung |
| Staffeln | Hilft, falsche oder verpasste Operationen zu verhindern |
| Steuerkreise | Halte Signalrichtung und Referenz konsistent |
| Überwachungssysteme | Verbessert die Datenzuverlässigkeit und die diagnostische Genauigkeit |

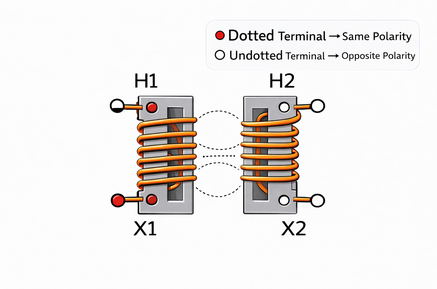

Punktkonvention bei Terminalmarkierungen und Feldkontrollen
Die Punktkonvention wird oft durch Endmarkierungen wie H1, H2, X1 und X2 unterstützt. In vielen Fällen identifizieren H1 und H2 die Hochspannungswicklungsklemmen, während X1 und X2 die Niederspannungswicklungsklemmen kennzeichnen. In vielen Zeichnungen und Datenblättern zeigen H1 und X1 dieselbe relative Polarität wie die Punktmarkierungen.
Diese Beschriftungen erleichtern die Polarisierung sowohl auf der Ausrüstung als auch auf dem Diagramm. Sie helfen außerdem zu bestätigen, ob die Verbindung mit der beabsichtigten Winding-Beziehung übereinstimmt.
Vor dem Aktivieren sollte die Verbindung sorgfältig überprüft werden. Die markierten Anschlüsse, der Verkabelungsweg und die beabsichtigte Polaritätsbeziehung sollten alle übereinstimmen. Wenn die Polarität weiterhin unsicher ist, sollte ein ordnungsgemäßer Polaritätstest nach zugelassenen Verfahren und sicheren Arbeitsmethoden durchgeführt werden.
Hauptprüfungen
• Identifizieren Sie die markierten Terminals
• Vergleichen Sie die Beschriftungen mit den Punktmarkierungen
• Bestätigen Sie die beabsichtigte Polaritätsbeziehung
• Überprüfen Sie die Verbindung vor dem Einschalten
| Verifikationsaufgabe | Worauf sollte man achten? |
|---|---|
| Serienwicklungsprüfung | Ob die Spannungen addiert oder abziehen |
| Parallelwicklungsprüfung | Ob passende Polaritätsanschlüsse miteinander verbunden sind |
| CT-Check | Ob die Polarität mit dem Messgerät oder der Relaisreferenz übereinstimmt |
| Zeichnungsprüfung | Ob Punktmarkierungen und Beschriftungen miteinander übereinstimmen |
| Feldbestätigung | Ob die Verbindung vor dem Einschalten überprüft wurde |
Punktkonvention bei häufigen Fehlern und Fehlerbehebung
Häufige Fehler
• Vorausgesetzt, alle Wicklungen eines Transformators sind automatisch in Phase
• Die Punkte ignorieren und nur dem physischen Layout folgen
• Reihenwicklungen verbinden, ohne zu prüfen, ob Spannungen addiert oder subtrahiert werden
• Transformatoren parallel anschließen, ohne Polaritätsübereinstimmung zu bestätigen
• Umkehrung der CT-Polarität in Mess- oder Schutzschaltungen
• Verwechslung der Terminalbenennung mit der Terminalposition
| Symptom | Wahrscheinliches Problem |
|---|---|
| Ausgangsspannung niedriger als erwartet | Serienwicklungen können subtrahierend sein |
| Abnormaler Strom in Paralleltransformatoren | Die Polarität kann nicht übereinstimmen |
| Die Zählerwerte scheinen umgekehrt oder inkonsistent zu sein | Die Polarität des Instrumententransformators könnte falsch sein |
| Schutzwirkung reagiert nicht korrekt | Eingangspolarität oder Phasenreferenz können umgekehrt werden |
| Schaltungsgleichungen stimmen nicht mit den gemessenen Ergebnissen überein | Die Punktkonvention kann falsch interpretiert werden |
Tipps zur Fehlerbehebung
• Lies den Punkt, bevor du die Verbindung liest
• Polaritätsinterpretation an das tatsächliche Schaltungsziel anzupassen
• Prüfen, ob die Schaltung Spannungszusätze, korrekte Phase oder sicheres Parallelteilen benötigt
• Verwenden Sie Terminalbeschriftungen und Punktmarkierungen zusammen
• Polaritätsempfindliche Schaltungen vor dem Betrieb überprüfen
Fazit
Die Punktkonvention ist eine einfache, aber wichtige Möglichkeit, die Polarität in Transformatoren und gekoppelten Spulen zu zeigen. Es hilft zu erklären, wie Wicklungen zusammenhängen, ob Spannungen addieren oder entgegenwirken und ob Strom und Phasenrichtung korrekt sind. Es hilft auch, falsche Verbindungen, falsche Messungen, Relaisprobleme und Verdrahtungsfehler zu vermeiden. Zusammen mit Terminalmarkierungen und Kontrollen macht die Dot-Konvention das Schaltungsverhalten klarer und unterstützt den korrekten Betrieb und die Fehlersuche.
Häufig gestellte Fragen [FAQ]
Warum wird auf jeder Windung nur ein Punkt angezeigt?
Ein Punkt reicht aus, um das Referenzterminal anzuzeigen. Das andere Ende wird als gegensätzlich polarisiert verstanden.
Zeigt die Dot-Konvention das Drehverhältnis an?
Nein. Die Punktkonvention zeigt die Polarität, nicht das Drehverhältnis, das Spannungsverhältnis oder die Leistungsangabe an.
Wird die Dot-Konvention nur bei Transformatoren verwendet?
Nein. Sie wird auch in anderen gekoppelten Spulen, Induktoren und ähnlichen magnetischen Schaltungen verwendet.
Was passiert, wenn die Dot-Konvention in den Berechnungen falsch ausgelesen wird?
Die Gleichungszeichen können falsch werden. Dies kann zu falschen Spannungs-, Strom- oder Phasenergebnissen führen.
Ist die Dot-Konvention dasselbe wie eine Dreiphasen-Phasensequenz?
Nein. Die Punktkonvention zeigt die Windungspolarität. Die Phasenfolge zeigt die Reihenfolge der Dreiphasenspannungen.
Können verschiedene Zeichnungen unterschiedliche Stile verwenden, aber die gleiche Punktbedeutung behalten?
Ja. Der Zeichenstil kann sich ändern, aber der Punkt zeigt weiterhin die gleiche Polaritätsreferenz.
